روسيماونت الكهرومغناطيسي مقياس تدفق الإدراج مع تصاعد لا يتجزأ أو البعيد
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| دهان: | بوليثين | إنتاج إشارة: | 4-20 mA |
|---|---|---|---|
| علامة تجارية: | Rosemount | إسكان معياريّ: | aluminumType منخفض نحاسيّ 4X و iec 60529 IP66 |
| إسكان اختياريّ: | 316/316L unpainted, خيار رمز نوع sh 4X و iec 60529 IP66 | تغطية حشية: | بنا |
| تسليط الضوء: | مقياس تدفّق electro magnetic,سائل دفق عداد,liquid flow meter |
||
روزماونت الكهرومغناطيسية تدفق متر الإدراج مع تصاعد متكاملة أو بعيد
تفاصيل سريعة:
• مثالية لللا يتجزأ المنشآت الارسال جبل
• HART / النظير، FOUNDATION ناقل المجال، أو PROFIBUS PA الناتج ناقل المجال متاح
• متقدمة التشخيص المتاحة
• بصري التبديل خطاب النوايا
• اختياري DI / DO المتاحة (HART فقط)
الوصف:
إجراءات التثبيت
ويشمل ROSEMOUNT 8732 تركيب كلا تفصيلا الميكانيكية والكهربائية
إجراءات التثبيت.
تحميل الارسال
قد شنت أجهزة الإرسال التي شنت فيها عن بعد على أنبوب يصل إلى بوصتين في
قطر أو على سطح مستو.
تركيب الأنابيب
لتركيب جهاز الإرسال على الأنابيب:
1. إرفاق شريحة متزايدة من الأنابيب باستخدام الأجهزة المتزايدة.
2. نعلق 8732 إلى شريحة متزايدة باستخدام مسامير في تصاعد مستمر.
تركيب السطح
إلى سطح جبل الارسال:
1. نعلق 8732 إلى موضع التركيب باستخدام مسامير في تصاعد مستمر.
لتحويل من لا يتجزأ جبل لتركيب جهاز التحكم عن بعد الارسال، والتشاور
دليل الملحق: متكاملة جبل لعن بعد جبل التحويل
CONNECTIONS SENSOR
يغطي هذا القسم الخطوات المطلوبة لتثبيت فعليا الارسال
بما في ذلك الأسلاك والمعايرة.
روزماونت مجسات
لتوصيل جهاز الإرسال إلى جهاز استشعار غير روزماونت، الرجوع إلى
مخطط الأسلاك المناسب في "العالمي الاستشعار الرسوم البيانية الأسلاك" على
الصفحة E-1. ليس مطلوبا إجراء المعايرة المدرجة عند استخدامها مع
أجهزة الاستشعار ROSEMOUNT.
جهاز الإرسال إلى جهاز استشعار الأسلاك

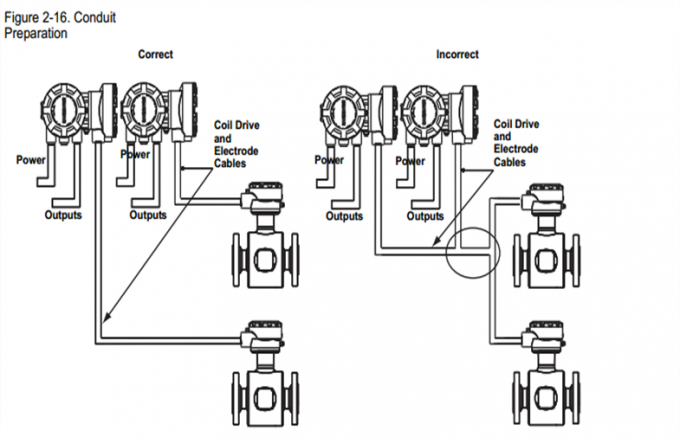

أجهزة الاستشعار ذات حواف ورقاقة واثنين من الموانئ قناة كما هو موضح في الشكل 2-16.
أي واحد يمكن أن تستخدم في كل من محرك لفائف والقطب الكابلات. استخدام
غير القابل للصدأ الفولاذ المكونات التي يتم توفيرها لاغلاق ميناء قناة غير المستخدمة. استعمال
الشريط PTFE أو موضوع تسرب المناسب لتركيب عندما ختم
قناة.
قناة مخصصة واحدة تشغيل لمحرك لفائف والقطب الكابلات هي
الحاجة بين أجهزة الاستشعار والارسال عن بعد. الكابلات واحدة من
مقاييس التدفق المغناطيسي متعددة في قناة واحدة ومن المرجح أن خلق
مشاكل التداخل والتشويش في النظام الخاص بك. استخدام مجموعة واحدة من الكابلات في
تشغيل القناة. انظر الشكل 2-16 لمخطط تركيب قناة السليم و

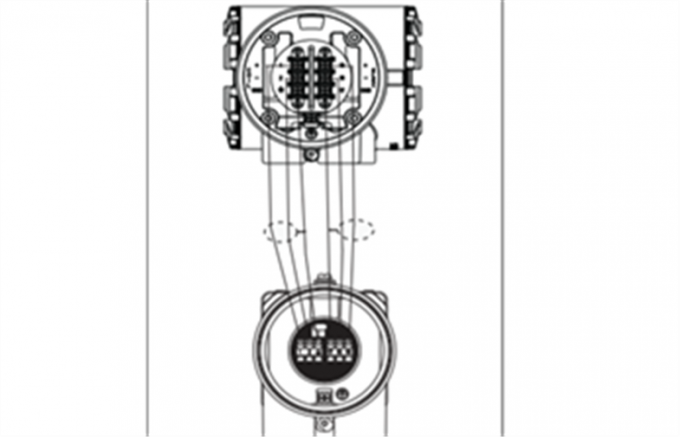

الجدول 2-3 لكابل الموصى بها. للرسوم البيانية الأسلاك متكاملة والنائية
الرجوع إلى الشكل 2-19.
التطبيقات:
روزماونت 8732 مرسل - تصميم متكاملة جبل، عرض الخلفية، وانفجار إثبات السكن. يتوفر مع HART®، FOUNDATION ™ ناقل المجال، أو PROFIBUS PA، جهاز التشخيص، والذكية ™ التأكيد متر لتحسين الموثوقية والأداء
المواصفات:
استهلاك الطاقة | 10 واط كحد أقصى |
التبديل على التيار | AC: الحد الأقصى 26 ألف (<5 مللي ثانية) في 250 فاك DC: الحد الأقصى 30 ألف (<5 مللي ثانية) في 42 فولت تيار مستمر |
حدود درجة الحرارة المحيطة | التشغيل -58 إلى 165 درجة فهرنهايت (-50 إلى 74 درجة مئوية) بدون واجهة المشغل المحلية 13-149 ° F (-25 إلى 65 درجة مئوية) مع واجهة المشغل المحلية تخزين -40 إلى 185 درجة فهرنهايت (-40 إلى 85 درجة مئوية) -22 إلى 176 درجة فهرنهايت (-30 إلى 80 درجة مئوية) مع واجهة المشغل المحلية |
حدود الرطوبة | 0-100٪ RH إلى 150 درجة فهرنهايت (65 درجة مئوية) |
الضميمة التقييم | NEMA 4X CSA نوع 4X، IEC 60529، IP66 (مرسل) |
عابر حماية التقييم | وقد بنيت على 8732E في حماية عابر الذي يتوافق مع EN 61000-4- 4 لتيارات انفجر و61000-4-5 لالتيارات زيادة. لCE اختبار الارسال متوافق مع IEC 611٬185-2،2000 فئة 3 وهو ما يصل الى 2 كيلو فولت وتصل إلى 2 حماية كيلو أمبير. |
لاحظ:
الاعتبارات البيئية
لضمان أقصى قدر من الحياة الارسال، وتجنب درجات الحرارة القصوى والاهتزاز. وتشمل مجالات المشاكل النموذجية:
• خطوط عالية للاهتزاز مع أجهزة الإرسال التي شنت متكامل
• منشآت المناخ الدافئ في ضوء الشمس المباشر
• منشآت في الهواء الطلق في المناخات الباردة
جهاز التحكم عن بعد يمكن تثبيت أجهزة الإرسال التي شنت في غرفة التحكم لحماية الأجهزة الإلكترونية من بيئة قاسية وتوفير سهولة الوصول لتكوين أو الخدمة.
روزماونت 8732 الإرسال تتطلب قوة خارجية لذلك يجب أن يكون هناك إمكانية الوصول إلى مصدر طاقة مناسب.
