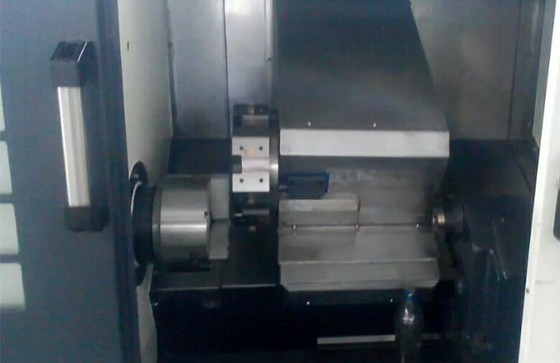

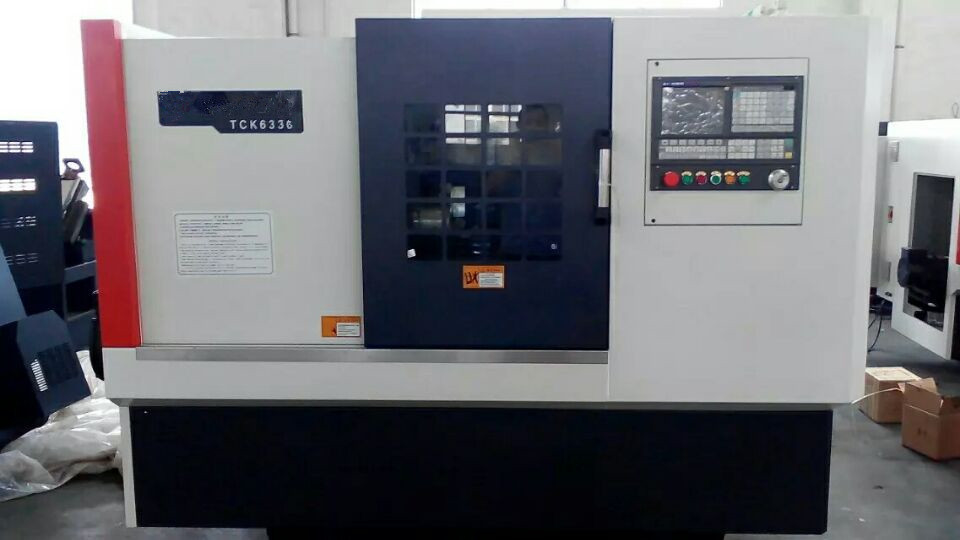

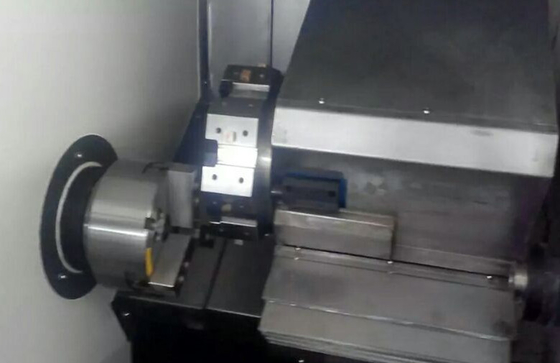

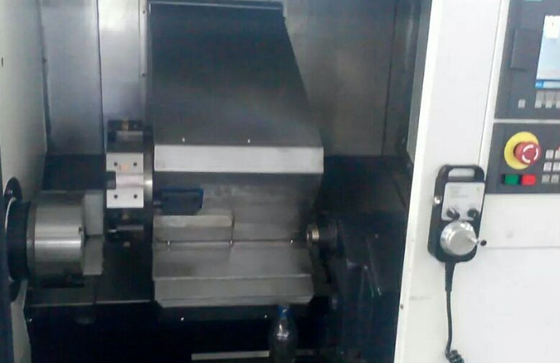

45 درجة انحدار السرير باستخدام الحاسب الآلي مخرطة آلة مع تايوان جويديوايس الخطي

45 درجة سرير مائل CNC آلة مخرطة مع الحزات الدليلية الخطية تايوان

تفاصيل سريعة:

• 4 أدوات نوع عصابة مشاركة
• المغزل توحيد 4000 دورة في الدقيقة
• تايوان هيكل Hiwin الارشادية الخطي
• 6 "زيت أسطوانة مجوفة

الوصف:

تعتمد هذه الآلة 45 أعلى السرير جامد المتكاملة، المغزل عزم دوران كبير، وسيلة دليل خطي تايوان، وهذا يضمن الآلة صلابة أعلى، أعلى دقة وأعلى مركز المغزل سرعة قريبة من المشغل يجعل التحميل والتفريغ الشغل أكثر ملاءمة.

مصممة بشكل خاص أثقل قاعدة أسفل التحميل، واتسعت سرير آلة، عززت لوحة تضمن لتلبية stength عالية بالقطع متطلبات صارمة.

ب. تعتمد درجة عالية من الدقة الصارمة وارتفاع حدة المغزل مستقل، نقل هو عن طريق حزام V، يمكن أن تبدأ ثابت وsmoothly.lubrication الدهون، من الواضح لحد التشوه الحراري المغزل، وزيادة الاستقرار الحراري والدقة.

ج. نظام تغذية تعتمد تايوان العلامة التجارية الشهيرة هيكل Hiwin الطريقة دليل خطي وهيكل Hiwin الكرة اللولبية صلابة أكثر من 58 درجة كما التكوين القياسية، وضمان سرعة أعلى، أعلى مستوى من الدقة وتصنيع الآلات والأداء الديناميكي معاليكم.

د. تزويد تايوان العلامة التجارية تشاك المجوف وزيت أسطوانة مجوفة ومضاعفات الهيدروليكية أداة برج وتايلستوك الهيدروليكي، اليابان YASKAWA أجهزة السيارات كما التكوين القياسية.

ه. تحكم تايوان LNC كما التكوين القياسية، GSK، KND، FANUC، ميتسوبيشي، SIEMENS الخ في اختياري.

و. سرير آلة يتبنى 45 درجة الميل، قطعة واحدة الرمل الراتنج ممتاز يلقي السرير لا يتجزأ، وقوة التوائية وصلابة العاطفة وزيادة الواضح، وسهلة وسريعة لهذه الأثناء نقل رقاقة

أول واحد هو مناسب للحمل والعتاد معالجة

والنوع الثاني هو مناسبة لسرعة عالية ودقة عالية التجهيز

ويمكن للعملاء اختيار أي نوع منها.

المواصفات:

TCK6332

مواصفات	وحدة	TCK6332
الحد الأقصى سوينغ على السرير	مم	Φ320
الحد الأقصى أرجوحة فوق الشريحة عبر	مم	Φ120
سنفرق	بوصة	تشاك كوليت، 6
X السفر محور	مم	400
Z سفر محور	مم	300
سرعة المغزل	دورة في الدقيقة	3،000rpm
أنف المغزل		A2-5
من خلال حفرة قطرها المغزل	مم	Φ48
المغزل قطر بار	مم	Φ38
سرعة التغذية السريعة	م / دقيقة	15
سرعة تغذية القطع	مم / دقيقة	1-15،000
X / Z عزم دوران محور المحرك	نانومتر	07/07
قوة المحرك المغزل	كيلوواط	5.5
أداة شريط المقطع حجم	مم	25x25
X / Z دقة الموقف	مم	0.016 / 0.02
X / Z التكرار	مم	0.006 / 0.006
أبعاد الجهاز (L * W * H)	مم	1600 * 1600 * 1630
NW	كجم	1700



TCK 6340

الشركة المصنعة للجهاز TCK6340	مواصفة
كحد أقصى. سوينغ على السرير	400MM
كحد أقصى. أرجوحة فوق الشريحة عبر	120MM
محور س	300MM
المحور z	300MM
الارشادية	الحزات الدليلية تايوان خطي Hiwin
سرعة المغزل	1500rpm / 4500rpm
أنف المغزل	A2-5
من خلال ثقب ديا المغزل	48MM
سريع سرعة مؤثرة	20M / دقيقة
محرك المغزل	5.5KW
س / ض عزم دوران المحرك	7/7 نيوتن متر
أداة شريط المقطع	25 * 25MM
أدوات	4 أدوات نوع gany آخر
س / Z دقة الموقف	0،016 / 0،02 ملم
س / ض التكرار	0.006 / 0.006mm
البعد آلة	1800 * 1750 * 1700mm
NW	1800KG

التطبيقات:

تنطبق على السيارات والدراجات النارية والالكترونيات والفضاء والصناعات العسكرية والنفط والصناعات الأخرى، يمكن أن يتحول سطح مخروطي الشكل، والتعميم سطح القوس، نهاية مواجهة الأجزاء الدوارة ويمكن تحويل العديد من المواضيع متري وبوصة وأكثر مع كفاءة أعلى في الجزء الأكبر ودقة عالية التجهيز التلقائي

الميزة التنافسية:

• 45 ° سرير مائل CNC مخرطة
• أعلى دقة تايوان الحزات الدليلية الخطية
• قدرة نقل رقاقة كبيرة ومريحة، ويمكن للعميل اختيار رقاقة نقل في الجبهة أو في الظهر
• وحدة المغزل على نوعين، نوع القطع الثقيلة ونوع عالية السرعة
• عصابة نوع أداة مشاركة

serives لدينا

وتتوفر للقيام الآلات من الخارج خدمة 1. المهندسين. في بعض البلدان، لدينا عامل من الخارج

القيام خدمة ما بعد البيع في الوقت المناسب ومهنيا.

2. 24 ساعة من القلب الى القلب الخدمة عبر الإنترنت أو الهاتف المحمول.

3. التدريب في المصنع وعلى الخط خالية من التكلفة.

4. الضمان هي 12 شهرا، الأجزاء المكسورة صغيرة خالية من التكلفة لتحل محل، يتم تسليم قطع الغيار مع

آلة لراحة العملاء.

5. نحن نقدم أفضل الأسعار وكيل وسعر الموزع.
