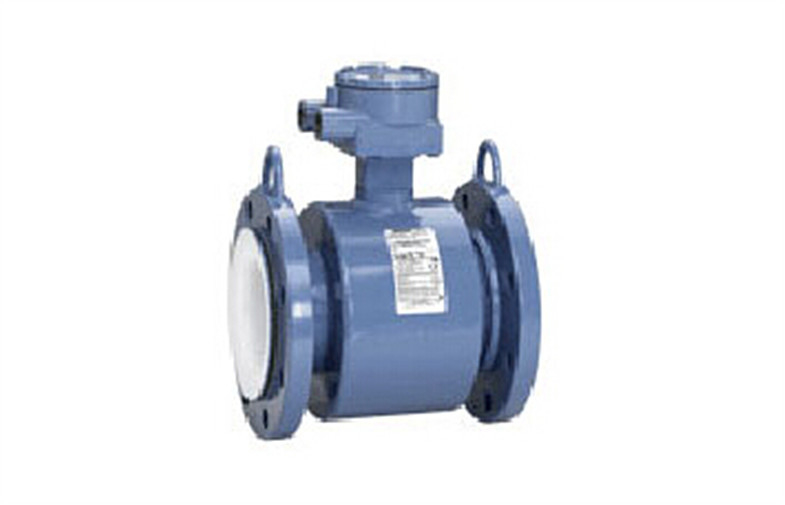

ROSEMOUNT 8705 شفة شفة Flowtube الاستشعار وأجهزة الاستشعار flowtube للسوائل موصلة وعجائن

تفاصيل سريعة:

1. المصنعة من قبل روزماونت
2. أسلوب حواف
3. 0.25٪ من الدقة القياسية؛ 0.15٪ خيار دقة عالية متاح
4. ½ إلى حجم متاح 36 بوصة
5. نابض DC محرك لفائف السلطة
6. تصميم عملية القياسية

الوصف:

وملفقة روزماونت 8705 أجهزة الاستشعار ذات حواف من الفولاذ المقاوم للصدأ والكربون وملحومة لتوفير ختم المحكم الذي يحمي ضد الرطوبة وغيرها من الملوثات. السكن مختومة يضمن أقصى قدر من الموثوقية الاستشعار عن طريق حماية جميع المكونات الداخلية والأسلاك من أكثر البيئات المعادية. جميع أنظمة magmeter روزماونت استخدام التكنولوجيا DC نابض التي توفر مستمرة التصفير التلقائي للتعويض عن الاختلافات في البيئة العملية؛ خصوصا مع الأحرف التالية:

1. ملحومة عن السكن استشعار يضمن موثوقية في أقسى البيئات
2. مجموعة واسعة من الأحجام والمواد بطانة ومواد الكهربائي لتلبية جميع الاحتياجات الخاصة بك مقياس الجريان المغناطيسي، ينطبق على قطر الماسورة من 15 ملم إلى 900MM.
3. وضع ISO أطوال.
4. اشتراط تركيب أجهزة الاستشعار: 5D من المنبع والمصب 2D الأنابيب على التوالي.
5. دقة: 0.25٪ لستاندرد و 0.15٪ للدقة عالية الخيار.
6. الخدمة: السوائل التوصيلية وعجائن.
7. اختيار مرسل: تبادل مع 8732E 8712E و.
8. الحد النطاق العلوي: 12M / ثانية.
9. حد درجة الحرارة: -34 إلى 65 درجة مئوية لمدة المحيطة والحد الأقصى. مجموعة العملية -29 إلى 177 درجة مئوية مع PTFE وPFA بطانة.
10. المواصفات الفيزيائية:

• المواد غير مبلل: 304SST أو 316SST لأجهزة الاستشعار والشفاه، والمواد ملحومة بالكامل للإسكان والبولي يوريثين الطلاء.
• المواد المبللة: PFA، PTFE، ETFE، البولي يوريثين، النيوبرين، LINATEX بطانة و316L SST، سبائك النيكل 276 (UNS N10276)، التنتالوم، 80٪ البلاتين 20٪ الايريديوم والتيتانيوم لأقطاب.
• وتقدم اثنان من 1 / 2-14 الاتصالات معاهدة حظر الانتشار النووي مع محطات رقم 8 المسمار في العلبة النهائية للأسلاك الكهربائية: الربط الكهربائي.

التطبيقات:

المواصفات:

الخطوة 1: تدفق الاستشعار النوع نوع ملاحظات التطبيق دقة الخيار خط مقاسات لفائف الصلب الطاقة 8705 تصميم عملية القياسية 0.25٪ قياسي 0.15٪ ارتفاع 15-900 ملم ،5-36 بوصة نابض DC 8711 المدمجة خفيفة الوزن 0.25٪ قياسي 0.15٪ ارتفاع 4-200 ملم ،15-8 بوصة نابض DC 8721 مصممة للأغذية والمشروبات وعلوم الحياة، 3-A وEHEDG 0.5٪ قياسي 0.25٪ ارتفاع 15-100 ملم 0،5-4 بوصة نابض DC 8707 أفضل في P & P، M & M تدفقات الطين، والتطبيقات صاخبة 0.5٪ قياسي 0.25٪ ارتفاع 80-900 ملم 3-36 بوصة ارتفاع إشارة نابض DC الخطوة 2: اينر اختيار المواد بطانة ملاحظات حدود درجة الحرارة نوع الخط والمقاسات PFA أفضل الفلورو مقاومة ممتازة للمواد الكيميائية والكشط. مناسبة لأي تطبيق. -20 إلى 350 درجة فهرنهايت (-29 إلى 177 درجة مئوية شفة 15-350 ملم ،5-14 بوصة رقاقة 4-8 ملم ،15-،3 بوصة PTFE BETTER الفلورو أكثر فعالية من حيث التكلفة PFA. المقاومة الكيميائية ممتازة، ولكن أقل مقاومة التآكل من PFA. -20 إلى 350 درجة فهرنهايت (-29 إلى 177 درجة مئوية شفة 15-900 ملم ،5-36 بوصة رقاقة 15-200 ملم 0،5-8 بوصة ETFE الفلورو جيد مادة كيميائية مماثلة، ومقاومة التآكل لPTFE، ولكن درجة حرارة أقل من maxium وأكثر تكلفة. -20 إلى 300 درجة فهرنهايت (-29 إلى 149 درجة مئوية) شفة 15-400 ملم ،5-16 بوصة رقاقة 15-200 ملم 0،5-8 بوصة البولي يوريثين تطبق عادة لتنظيف المياه (أي المواد الكيميائية). مقاومة للعجائن مع جزيئات صغيرة التآكل. 0-140 ° F (-18 إلى 60 درجة مئوية) شفة 15-900 ملم ،5-36 بوصة النيوبرين تطبق عادة على المياه ومياه البحر. مقاومة للعجائن مع جزيئات صغيرة التآكل. 0-185 ° F (-18 إلى 85 درجة مئوية) شفة 80-1800 ملم * 1،5 حتي 72 بوصة الخطوة 3: القطب نوع واختيار المواد نوع القطب ملاحظات التطبيق زر تصميم الكهربائي القياسي. استخدام معظم التطبيقات، وخاصة حيث كشط هو مصدر قلق. لديه مقاومة عادلة لطلاء التي يمكن تحسينها من خلال تحجيم بشكل صحيح الاستشعار. رصاصة الأنف استخدام طلاء حيث هو مصدر قلق وليس المواد الصلبة موجودة. لا ينبغي أن تستخدم القطب الرصاص الأنف في التطبيقات جلخ أو الطين كما الجزيئات سوف يؤدي إلى زيادة الضوضاء عملية على الأقطاب. القطب المواد ملاحظات التطبيق 316L SST مادة القطب القياسية. متوافق مع معظم التطبيقات المستندة إلى الماء تركيز منخفض. تجنب استخدام الفولاذ المقاوم للصدأ في أعلى التطبيقات حمض التركيز. سبائك النيكل 276 استخدام في المتوسطة للأحماض عالية التركيز حيث SST غير مقبول. استخدام في التطبيقات مع تركيزات الكلوريد العالية، مثل مياه البحر. بلاتين (80٪ البلاتين، و 20٪ ايريديوم) مثالية لتطبيقات الخمور وجدت في صناعة اللب والورق. مثالية كخيار القطب الفراغ لتغطية كل ما يقرب من التطبيق في المصنع أيضا. متوافقة مع تقريبا كل السوائل عملية. التنتالوم عنصر فلزي مثالية للتركيز عال التدفقات حامض مثل الأحماض الهيدروكلوريك والهيدروفلوريك. التيتانيوم مثالية للالكاوية (القاعدة) تطبيقات تركيز عال مثل الصوديوم والبوتاسيوم هيدروكسيدات. الخطوة 4: اختيار الارسال نوع ملاحظات دقة الخيار مزود الطاقة بروتوكول الإخراج واجهة المستخدم LOI 8732 تصاعد يتجزأ أو بعيد 0.25٪ الأمراض المنقولة جنسيا 0.15٪ ارتفاع AC العالمية / DC HART®، مؤسسة ™ ناقل المجال خطاب النوايا التبديل البصرية أو عرض فقط 8712 الجدار البعيد 0.25٪ الأمراض المنقولة جنسيا 0.15٪ ارتفاع AC العالمية / DC HART زر مخصص خطاب النوايا 8712 السامي الإشارة الجدار البعيد. فقط متوافق مع 8707 flowtube 0.5٪ الأمراض المنقولة جنسيا 0.25٪ 115V AC HART زر مخصص خطاب النوايا خطوة 5: تشخيص والميزات المحسنة نوع ملاحظات توفر التشخيص القياسية الارسال خطأ الأجهزة. خطأ برنامج الارسال؛ استشعار خطأ لفائف؛ أنابيب فارغة مع كل الارسال E-سيريز D1 الخيار عالية الدقة (0.15٪) 8732 و8712 AX تعزيز DI / DO القدرة 8732 و8712 HART / FF DA1 / D01 التشخيص جناح يتضمن: الأرض وخطأ الأسلاك الكشف وعملية عالية الكشف عن الضوضاء. 8732 و8712 DA2 / D02 جناح التشخيص تشمل ما يلي: التحقق متر الداخلي 8714i 8732 و8712

الميزة التنافسية:

توفر أنظمة الجريان المغناطيسي 8700 قياس التدفق obstructionless الذي يعتبر مثاليا لقياس كمية السائل أي موصل. هناك خيارات واسعة من مواد البناء يوفر التوافق مع جميع التطبيقات تقريبا، من السوائل الأكالة للعجائن ليفية غالبا ما تعتبر من الصعب قياس مع الأجهزة الأخرى. تدفق المغناطيسي ROSEMOUNT تقدم فائدة لقياس التدفق في صفقة لم تتأثر تقريبا من كثافة ودرجة الحرارة، والضغط، وتغير اللزوجة.
